结构化布线网络系统及其基本组成部分

如今,企业比以往任何时候都更依赖云服务和计算服务。借助云计算,数据中心内对新通信连接的需求急剧增加,并将继续保持这种增加趋势。

因此,企业不应忽视对现代通信布线系统的投资。

得益于结构化布线网络系统,该过程比以往任何时候都更容易。结构化布线消除了各种不必要的担忧,因此企业可以放心,他们的认证技术人员在向其基础设施系统添加新连接时可以轻松找到无需中断服务的解决方案。

那么,什么是结构化布线?简单来说,结构化布线是美国国家标准协会和电信行业协会(ANSI/TIA) 所定义的一组标准,用于设置住宅或商业布线分配系统的所有点。它是一种解决方案,标准化了数据通信在建筑物内的流动方式,无论是商业、政府还是教育建筑。

ANSI/TIA-568是第一个结构化布线标准,于1991年发布。它包括用于客户驻地的通用通信布线 (C.0) 和商业建筑通信基础设施标准 (C.1)。自然地,随着技术的进步,结构化布线标准已经更新。

布线系统的组件均按照电气传输、电阻、电缆长度、连接器和电缆制造的特定标准制造。这些标准只是企业和技术人员遵循的流程。

所有这一切都是说,结构化布线简化了布线基础设施内与数据传输相关的布线问题的安装、维护和故障排除。

为什么这很重要?运营商或提供商只需要将他们的部分连接运行到建筑物的入口点。之后,他们对布线过程的参与就完成了,数据中心经理或IT服务提供商有责任确保连接到达他们需要的地方。

结构化布线标准用大容量多服务基础架构骨干网取代了单个客户端电缆,该骨干网将电信或运营商服务连接到数据中心内的多个预定分布区域。

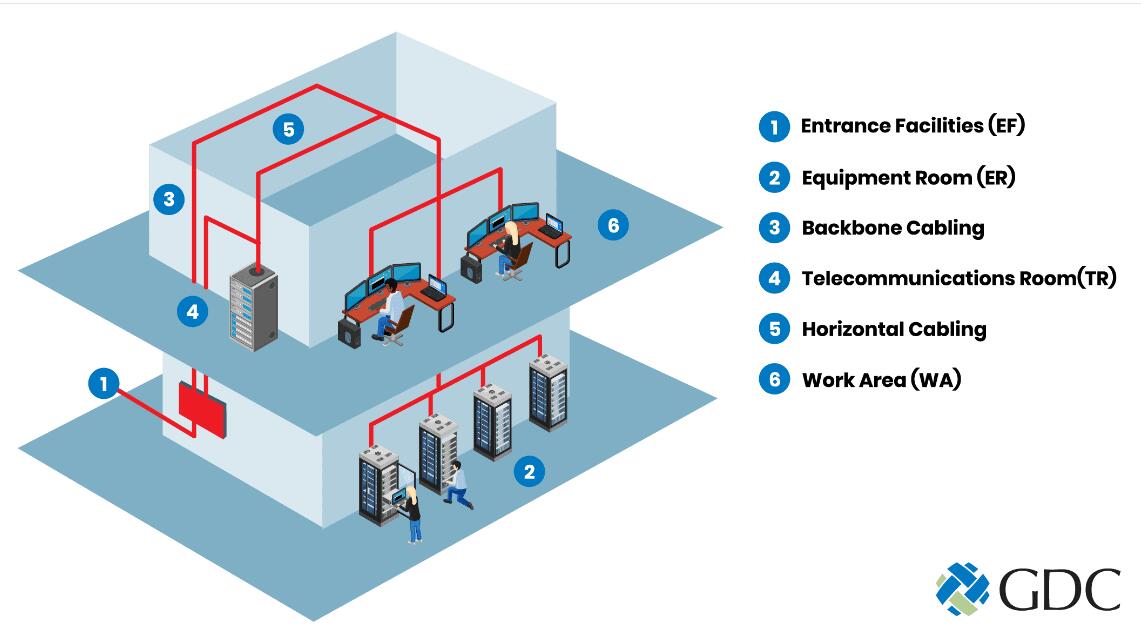

结构化布线系统网络的 6 个基本子系统组件

入口设施(EF)

入口设施 (EF) 被定义为本地服务提供商或专用网络将外部连接引入建筑物的点。

网络连接需要通过导管穿过外墙的开口。从这一点开始,布线直接进入部署其他设备和网络连接的房间。此连接所需的电缆通常由运营商负责,而不是企业主的责任。但是,重要的是要注意,这是运营商的责任结束的地方。其余电缆将由用户负责。

设备间(ER)

设备间 (ER) 定义为入口布线连接到建筑物内部布线基础设施的区域。

这是建筑物的支柱。它包含布线、水平布线和中间布线。设备间还可以容纳其他网络必需品。一些设备间也可以进行气候控制以保护内部设备。

主干布线

主干布线,也称为立管布线,是将入口设施和设备间电信连接到建筑物各楼层的必要垂直布线。

主干布线中包含三个子系统。每个子系统指的是一组在特定点之间运行的电缆。

布线子系统2具体指水平交叉连接(HC)和中间交叉连接(IC)之间的布线。

而布线子系统3是指 IC 和主交叉连接之间的布线。布线子系统1是水平布线。它是一个大型子系统。因此,它在下面有自己的部分。

电信机房 (TR) 和电信机柜 (TE)

电信机房应该是环境受控的专用区域或房间。电信机柜也可以是更大机房中的特定外壳。建筑物中可能有多个电信机房空间,通常每层一个。

将这些房间想象成电缆集线器。这些空间中的硬件终止主干布线(包括水平布线)。这也是在接线板上使用本地电缆(也称为跳线或跳线)交叉连接不同电缆的地方。

如果需要额外的资源,也可以在 TR/TE 中安装 IC 和主交叉连接 (MC)。

水平布线(布线子系统 1)

水平布线是一种在水平面上移动通信资源的布线系统。

最常见的是,水平电缆将从用户的设备连接到机柜。标准规定,无论电缆类型如何,机柜和用户站之间的水平电缆不能超过295英尺(90米)。

水平布线包括TR/TE中的电缆、连接器、接线板和跳线。它们还可能包括多用户电信插座组件和整合点,以在单个连接器中连接多个设备或电缆。

工作区 (WA)

工作区是从墙上插座中的连接器或插孔到使用电缆的用户设备的区域。

工作区包括面板和基于以太网的设备之间的所有组件。这包括面板和以太网设备之间的跳线。每个工作区都由通常位于同一楼层的电信配线柜提供服务。

工作区是结构化布线系统的最终目的地。
